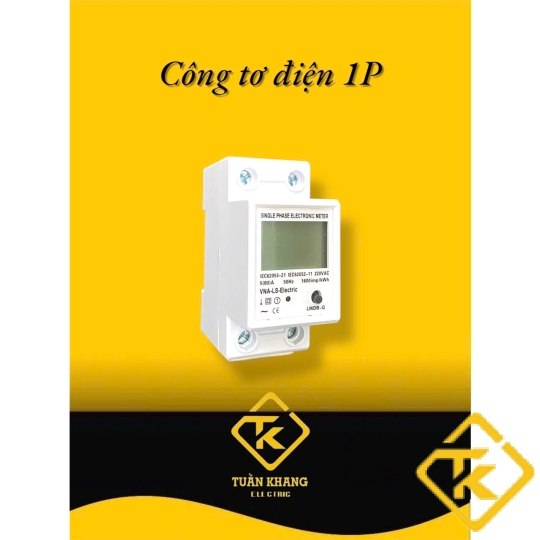

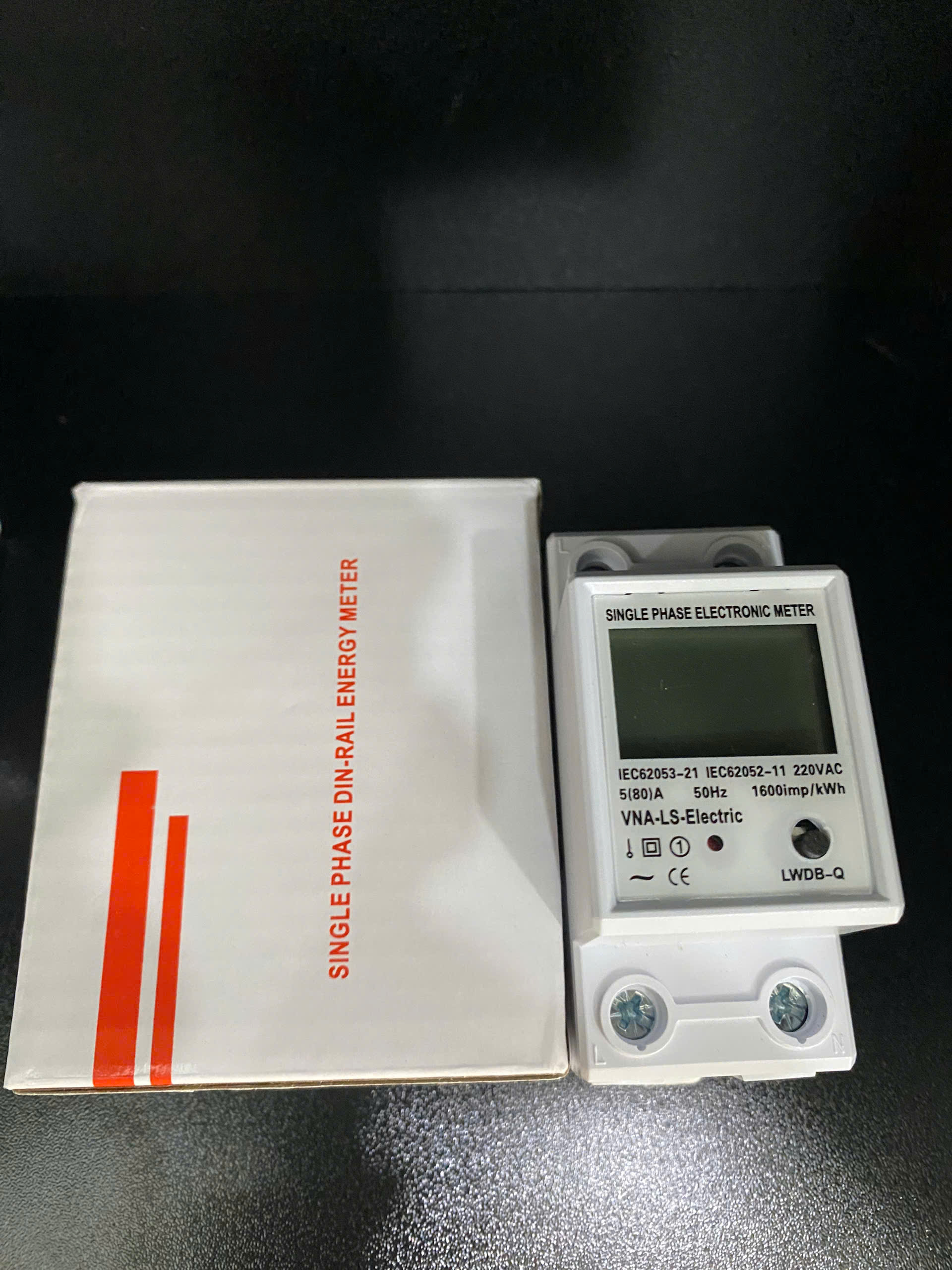

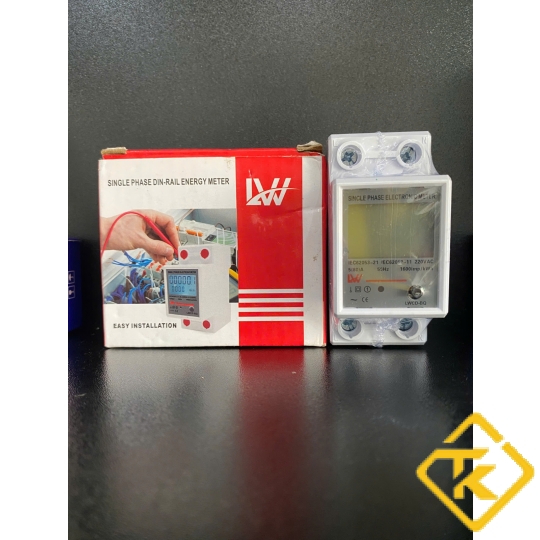

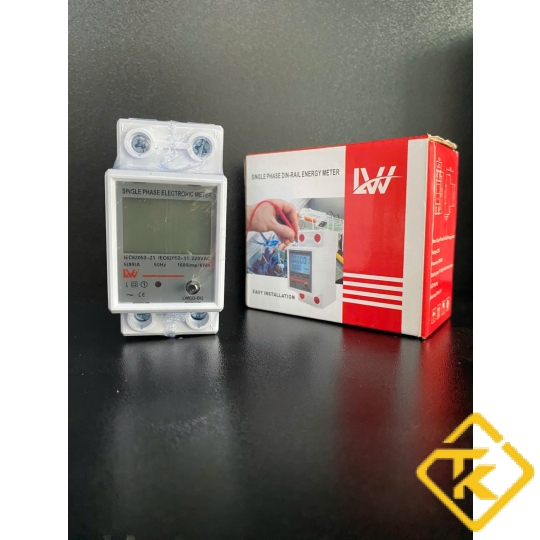

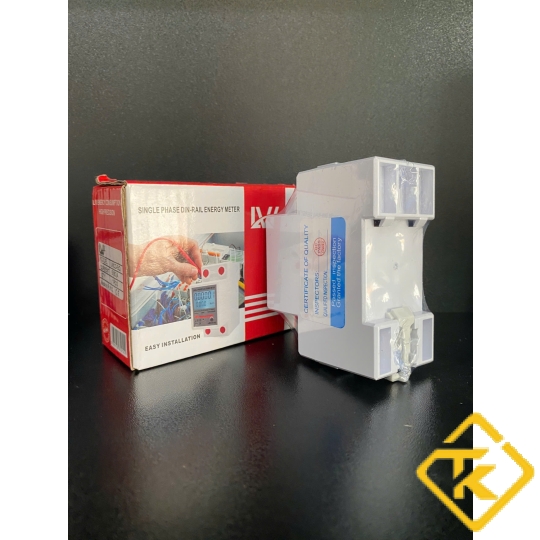

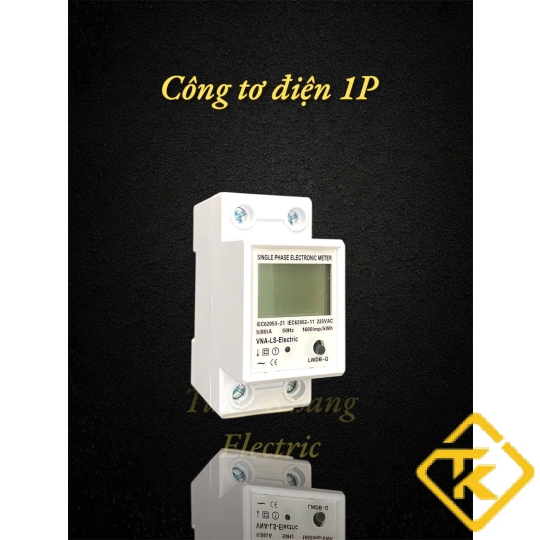

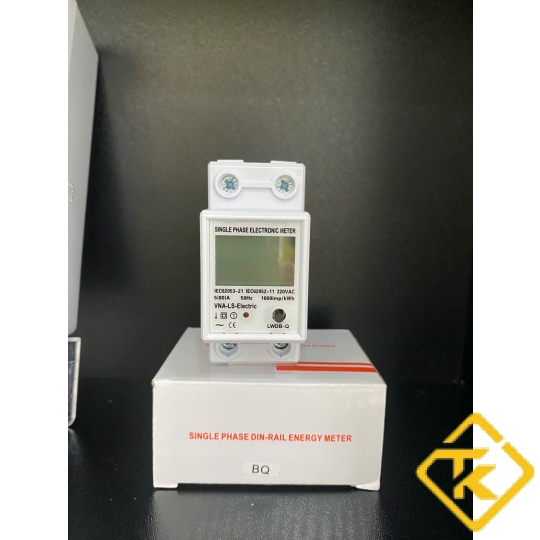

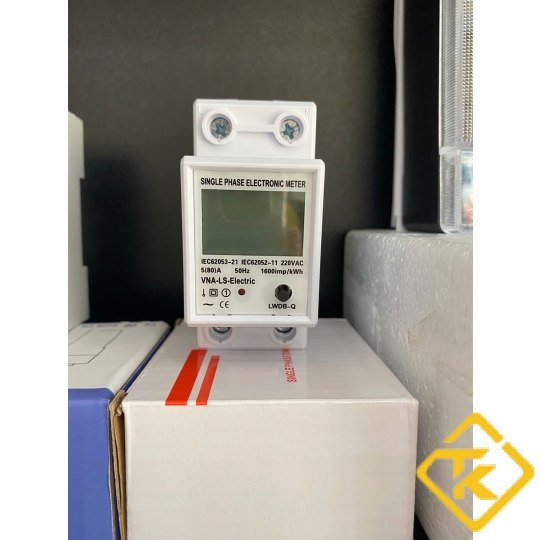

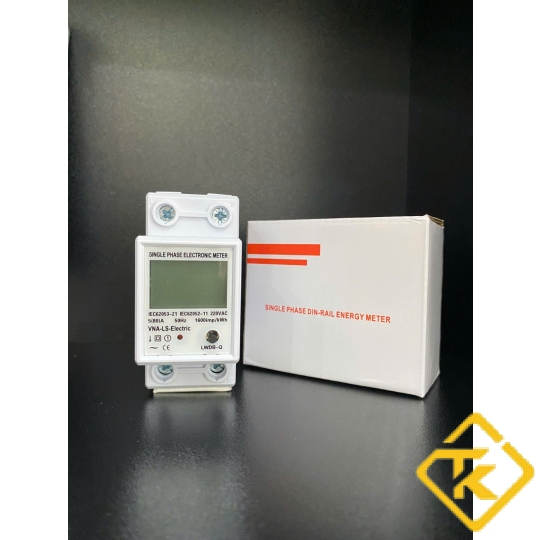

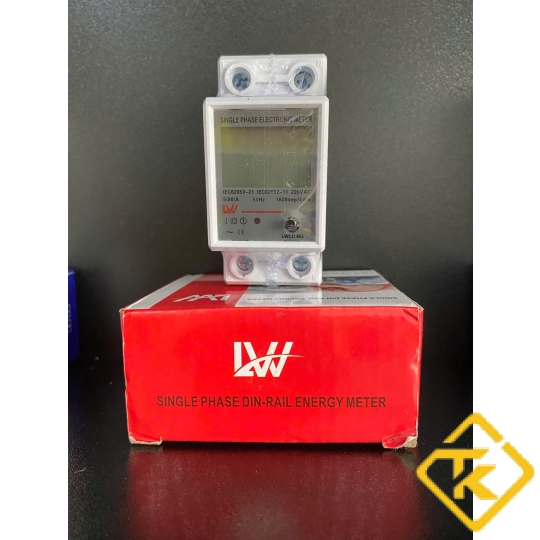

Đồng hồ điện tử 1 pha DIN-Rail VNA-LS-Electric LWDB-Q

1. Thông số kỹ thuật

• Tên sản phẩm: Đồng hồ điện tử 1 pha DIN-Rail

• Model: LWDB-Q

• Hiển thị 4 thông sồ - có nút reset

• Màn hình: LCD có đèn LED

• Điện áp danh định: 220VAC

• Dòng điện định mức: 5(80)A

• Tần số: 50Hz

• Chỉ số xung: 1600 imp/kWh

• Kiểu lắp đặt: Gắn trên thanh ray DIN (DIN-Rail)

• Màn hình: Màn hình LCD hiển thị thông số tiêu thụ

• Chức năng chỉ thị: LED nhấp nháy theo mức tiêu thụ điện

2. Đặc điểm nổi bật

Thiết kế nhỏ gọn, tiết kiệm không gian: Sản phẩm được thiết kế dạng mô-đun DIN-Rail giúp dễ dàng lắp đặt trong tủ điện, đặc biệt phù hợp với hệ thống điện dân dụng hoặc công nghiệp nhỏ.

Dòng điện chịu tải cao: Với khả năng đo dòng điện lên đến 80A, sản phẩm đáp ứng tốt nhu cầu theo dõi điện năng trong các ứng dụng tải vừa và lớn.

Màn hình LCD sắc nét: Cho phép người dùng dễ dàng theo dõi điện năng tiêu thụ tức thời, hỗ trợ việc quản lý năng lượng hiệu quả.

Độ chính xác cao: Đáp ứng các tiêu chuẩn quốc tế IEC62053-21 và IEC62052-11, đảm bảo kết quả đo chính xác và ổn định trong thời gian dài.

Tốc độ xung cao: Tốc độ 1600 imp/kWh giúp tăng độ phân giải trong đo lường, thích hợp để giám sát năng lượng chi tiết và chính xác hơn.

Cách lắp đặt đơn giản: Thiết kế theo chuẩn DIN giúp việc lắp đặt và tháo lắp dễ dàng, không cần công cụ chuyên dụng.

Độ bền cao: Vỏ nhựa ABS cách điện tốt, chống cháy, chịu nhiệt và chống ẩm giúp tăng tuổi thọ sản phẩm

3. Nguyên lý hoạt động

Đồng hồ điện tử 1 pha LWDB-Q hoạt động theo nguyên lý đo năng lượng tiêu thụ điện bằng cách thu thập dòng điện và điện áp đầu vào, sau đó sử dụng mạch điện tử tích hợp để tính toán lượng điện năng tiêu thụ (đơn vị kWh).

Cụ thể:

• Khi dòng điện chạy qua đồng hồ, vi mạch đo dòng và điện áp sẽ thu thập thông tin tức thời.

• Tín hiệu này được xử lý và hiển thị trên màn hình LCD dưới dạng điện năng tiêu thụ.

• Đồng thời, đèn LED nhấp nháy (với chỉ số 1600 imp/kWh) để phản ánh mức tiêu thụ tương ứng – càng tiêu thụ nhiều, đèn nhấp nháy càng nhanh.

• Mỗi xung (impulse) đại diện cho một phần nhỏ của 1 kWh, phục vụ cho việc đo chi tiết và hỗ trợ kết nối hệ thống giám sát năng lượng từ xa nếu cần.

4. Ứng dụng thực tế

Đồng hồ LWDB-Q thích hợp sử dụng trong:

• Hệ thống điện dân dụng (nhà ở, chung cư mini)

• Tòa nhà văn phòng nhỏ, nhà trọ

• Các hộ kinh doanh cá thể

• Hệ thống điện năng lượng mặt trời (để theo dõi sản lượng tiêu thụ)

• Các tủ điện công nghiệp quy mô vừa và nhỏ

5. Kết luận

Đồng hồ điện tử 1 pha DIN-Rail LWDB-Q từ VNA-LS-Electric là giải pháp đo điện năng hiện đại, nhỏ gọn, dễ lắp đặt và có độ chính xác cao. Sản phẩm không chỉ phù hợp với nhu cầu đo đếm điện năng thông thường mà còn đóng vai trò quan trọng trong việc giám sát và tiết kiệm điện năng hiệu quả.
